二、機械深冷+催化氧化(CO)
石化企業VOC廢氣處理裝置要求：
1、石化企業廢氣來源有儲罐大小呼吸廢氣、裝卸廢氣、生產尾氣、高濃污水臭氣等，廢氣的組成、濃度、風量等變化極大；尤其
是常有裝置置換排出或裝置安全閥排出的瞬間超高濃廢氣，因此要求廢氣裝置的設計負荷風量可從0-120%、處理濃度可從0-
100%LEL。
2、石化企業極其重視廢氣裝置的本質安全和風險管控隔離能力，必須嚴格遵守國家相關技術規范；
極其重視極端小概率事件下廢氣裝置運行的安全可靠性，要求技術成熟；
極其重視廢氣裝置系統長期運行的穩定性，重視廢氣裝置能長期穩定的達標排放；
重視廢氣裝置的自控操作，減少人工。
3、每一家企業的廢氣情況都不一樣，一定要與業主、設計院三方反復交流掌握實際情況，這要求環保承包商要有較強的政策把
握、化工工藝、化工自控、化工設備、安全消防等專業能力，才能制作出符合企業需求的廢氣處理裝置。
4、石化企業VOC廢氣處理以前以油吸收+活性炭吸附、機械冷凝+活性炭吸附（真空或蒸汽或熱風脫附）等物理法工藝為主，只有
部分企業采用蓄熱燃燒（RTO）。由于國家環保排放標準的提升，活性炭吸附等物理法工藝無法穩定達標，而RTO極限處理
效率98%因此不能處理超過1000mg/m3的高濃廢氣，但<1000mg/m3的低濃廢氣處理能耗成本巨大，隨著對無焰催化氧化
(CO） 的認識深入，催化氧化 (CO） 逐漸成為廢氣處理裝置的最末端保護工藝主流設備。
5、部分企業安全間距不夠，因此需要小于燃點下非明火的控溫催化氧化裝置。
工藝介紹：

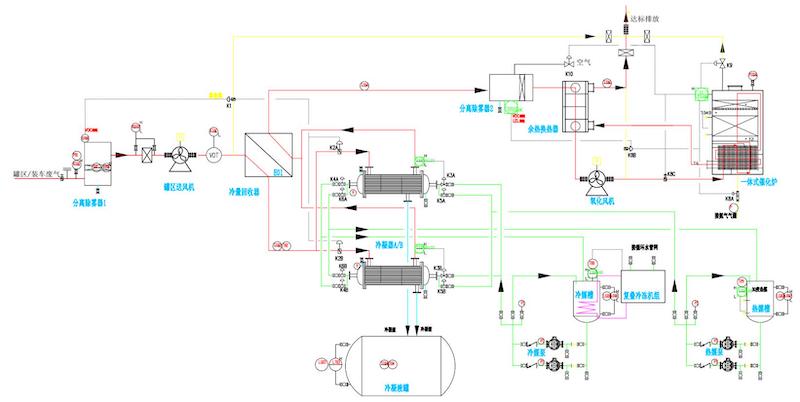

廢氣經除霧、監控濃度后進冷量回收器回收深冷后廢氣冷量，不凝氣再進深冷器AB，用管道中低溫冷媒 深冷至合適溫度，廢氣濃度遂降至催化氧化裝置運行濃度范圍（1000-3000ppm），深冷后廢氣進冷量回收器 與新廢氣交換冷量，再進入氧化氣余熱回收器回收排放氣熱量，用氧化風機送入催化爐氧化達標排放。用復疊式深冷機組制取-120---60℃冷媒，用常溫冷媒對深冷器AB切換化霜。
工藝優點：
1、企業使用制冷機提供冷量，工藝成熟、運行穩定，運行成本較低，但只能應對廢氣濃度、風量、組成小 范圍的變化，并且制冷機組的檢修維護要求較高；
2、特殊設計冷量回收器、深冷器、自控程序，可以完全解決冷凝管結冰化霜問題；
3、用氧化氣溫度主控廢氣進爐濃度（輔助VOC濃度檢測、LEL下限監測），響應時間更加靈敏；
4、通過提高催化劑用量、降低氣速、提高催化層溫度、部分循環等工藝參數，可做到<10mg/m3超低排放；
5、裝置適合廢氣濃度組成穩定、有機物冷凝溫度大于-60℃、有一定機械電儀維保實力的企業。
工程案例

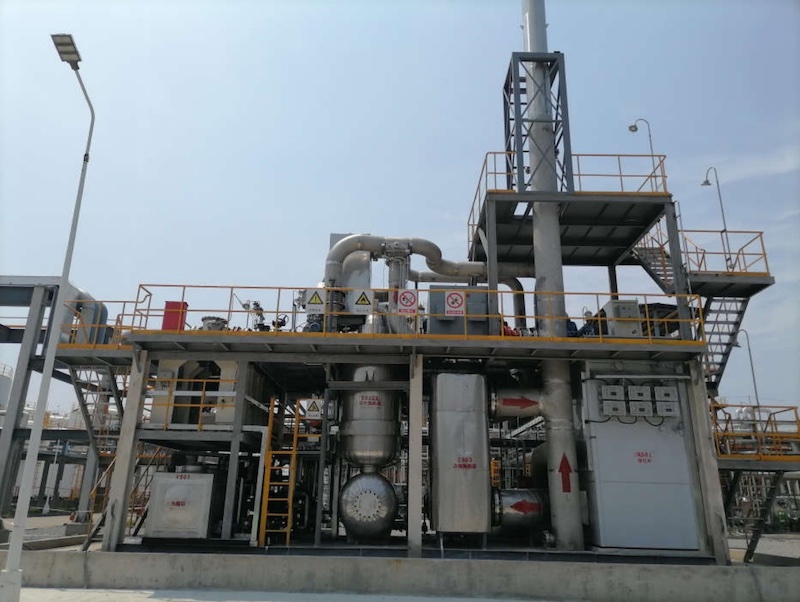

寧波廣昌達新材料有限公司全廠尾氣10000m3/h
采用工藝：-15℃機械冷凝+催化氧化 該裝置基本按照最新規范《《油氣回收處理設施設計規范》 GB/T 50759-2022設計建造
