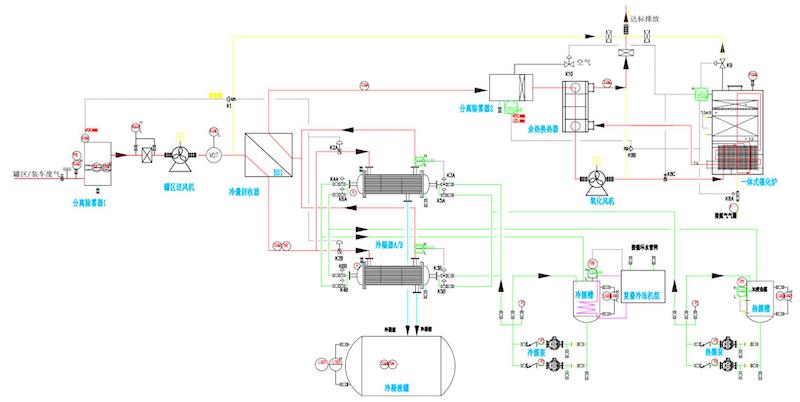

廢氣經除霧、監控LEL濃度后進冷量回收器回收深冷后廢氣冷量，不凝氣再進深冷器AB；用管道冷媒深冷至合適溫度，廢氣濃度遂降至催化氧化裝置運行j經濟濃度范圍（100-3000ppm）；深冷后廢氣進冷量回收器與新廢氣交換冷量，再進入氧化氣余熱回收器回收排放氣熱量，用氧化風機送入催化爐氧化達標排放。一般冷凝分為三級（-30℃、-60℃、-110℃，需用復蝶式深冷機組制取-80--120℃冷媒），用常溫冷媒對深冷器AB切換化霜。
工藝優點：
1、企業使用制冷機提供冷量，工藝成熟、運行穩定，運行成本較低，但只能應對廢氣濃度、風量、組成小 范圍的變化，并且制
冷機組的電裝機容量較大、檢修維護要求較高；
2、特殊設計的冷量回收器、深冷器、自控程序，可以解決冷凝管結冰化霜問題；
3、用氧化氣溫度主控廢氣進爐濃度（輔助VOC濃度檢測、LEL下限監測），響應時間更加靈敏；
4、通過提高催化劑空速、提高催化層溫度、部分循環、精細內部氣路分布等工藝細節把握，可做到<10mg/m3超低排放；
5、機械冷凝+CO裝置適合廢氣濃度組成穩定、有機物冷凝溫度>-30℃、有一定機械電儀維保實力的企業。
